SBL-Mega2 - Serviceseite Brushless-Controller selbstgebaut

Der SBL-Mega2 ist der Nachfolger des SBL-Mega.
Wesentlichste Änderung bei der neuen Version ist die Programierbarkeit über das Empfängerkabel











Features

SBL-Mega2 Downloadbereich
(PC-Software, Microcontroller-Updates)

Weitere Mitglieder der SBL-Familie

Email
(für Bausätze, Kosten...)














Features




Downloadbereich


PC-Setupprogramm



Updates:

V6100



Erstversion

V6101


Freigabe Testprogramm (Rechtecksignale an den Motorphasen fuer Diagnose)










Bereits im Feld befindliche Regler können mit einem PC + Adapterkabel (Sercon2-Mini),
dem Setupprogramm und der Update-Datei auf den neuesten Softwarestand gebracht werden.

Wichtig: die hier zur Verfügung gestellten Updates beinhalten nicht die gesamte Microcontroller-Software.
Die Erstprogrammierung kann daher nicht auf diese Weise durchgeführt werden.
Eine bestimmte Update-Datei (Endung "upd") beinhaltet immer nur die Unterschiede zwischen zwei Versionen.
Mit einer Datei namens "V6005-6006.upd" kann z. B. von der Version 6005 auf 6006 upgedatet werden.
Die Versionsnummer, z. B. "V6006", setzt sich aus zwei Komponenten zusammen. "60" ist die Kennung für den SBL-Mega
und "06" ist die eigentliche Release-Version.

Das Einspielen der neuen Software darf nicht abgebrochen werden (Datenverlust), kann aber beliebig oft wiederholt werden.


Der SBL-Mega2 kann auf mehrere Arten an den PC angeschlossen werden:

  1. über die 5-polige SPI-Buchse und Sercon2-Mini an den COM-Port

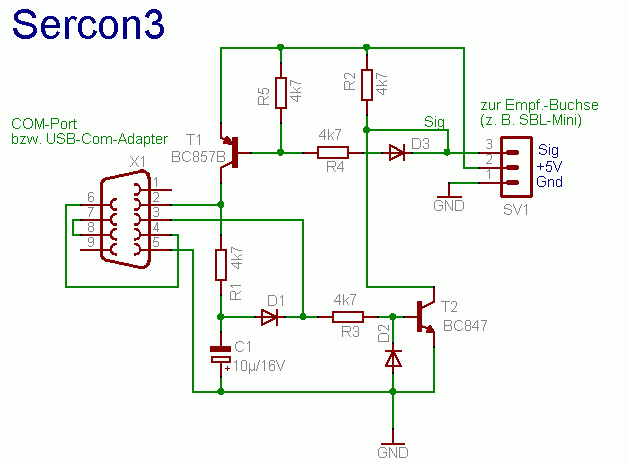

  2. über das Empfaengerkabel und Sercon3 an den COM-Port

  3. über das Empfaengerkabel und Sercon-USB an den USB-Port

  4. über das Empfaengerkabel, Sercon3 und einem kaeuflichen USB-RS232-Kabel an den USB-Port

Die 5. Möglichkeit wäre ein eigenes USB-Interface (z. B. m. FT232BM) zu bauen.






Das Setup für den SBL-Mega2 kann auch per Setupkarte durchgeführt werden.




Wichtig!!!

Nachdem es bei einigen Usern zu Problemen im Zusammenhang mit dem PC-Anschluss gab,
wird darauf hingewiesen, dass vor dem Anstecken des 5-poligen Setupkabels die beiden Massen
mit einem eigenen GND-Kabel verbunden werden muessen.
Also zuerst dem mittleren Stift des Kabels mit dem Minus-Anschluss des Reglers verbinden.
Durch diese Massnahme werden eventuell vorhandene statische Aufladungen abgebaut.

Andernfalls besteht die Gefahr eines Speicherverlustes.
In seltenen Faellen kann sogar der Microcontroller zerstört werden.

Hier ein entsprechendes Foto mit einem SBL-Micro.
