Features




Downloadbereich

Bauanleitung SBL-Mega

Bedienungsanleitung und PC-Setupprogramm Version 25 v. 29. 11. 05

Download Updates (V6008 vom 16.10.05)

V6003



Erstversion

V6005



Fehlerbehebung Drehzahlregelung, div. kleinere Aenderungen

V6006



Anlaufroutine neu , Abschalt-Temperatur etwas hochgesetzt, Feedbackauswertung optimiert, Car-Modus verbessert.
Voraussetzung fuer PC-Setup: PC-Programm V20 oder hoeher

V6008
Beta



- Fehlerbehebung Car-Modus
- Optimierung des Schaltverhaltens beim akt. Freilauf
- prüfen auf Senderausfall auch während Gas-aus

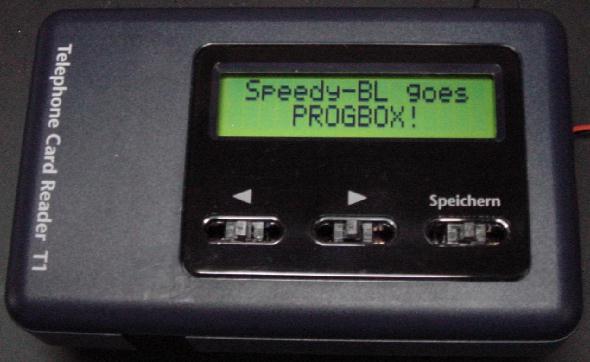

Download Projektdateien fuer den Bau einer Progbox




Bereits im Feld befindliche Regler können mit einem PC + Adapterkabel (Sercon2-Mini),
dem Setupprogramm und der Update-Datei auf den neuesten Softwarestand gebracht werden.

Wichtig: die hier zur Verfügung gestellten Updates beinhalten nicht die gesamte Microcontroller-Software.
Die Erstprogrammierung kann daher nicht auf diese Weise durchgeführt werden.
Eine bestimmte Update-Datei (Endung "upd") beinhaltet immer nur die Unterschiede zwischen zwei Versionen.
Mit einer Datei namens "V6005-6006.upd" kann z. B. von der Version 6005 auf 6006 upgedatet werden.
Die Versionsnummer, z. B. "V6006", setzt sich aus zwei Komponenten zusammen. "60" ist die Kennung für den SBL-Mega
und "06" ist die eigentliche Release-Version.

Das Einspielen der neuen Software darf nicht abgebrochen werden (Datenverlust), kann aber beliebig oft wiederholt werden.




Wichtig!!!

Nachdem es bei einigen Usern zu Problemen im Zusammenhang mit dem PC-Anschluss gab,
wird darauf hingewiesen, dass vor dem Anstecken des 5-poligen Setupkabels die beiden Massen
mit einem eigenen GND-Kabel verbunden werden muessen.
Also zuerst dem mittleren Stift des Kabels mit dem Minus-Anschluss des Reglers verbinden.
Durch diese Massnahme werden eventuell vorhandene statische Aufladungen abgebaut.

Andernfalls besteht die Gefahr eines Speicherverlustes.
In seltenen Faellen kann sogar der Microcontroller zerstört werden.

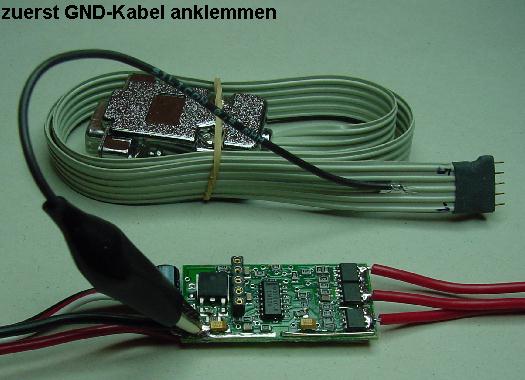

Hier ein entsprechendes Foto mit einem SBL-Micro.

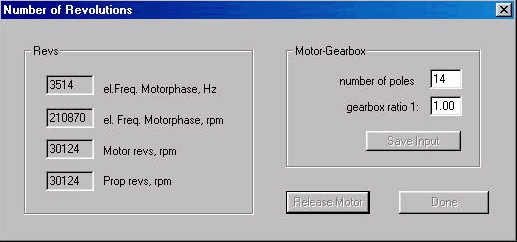

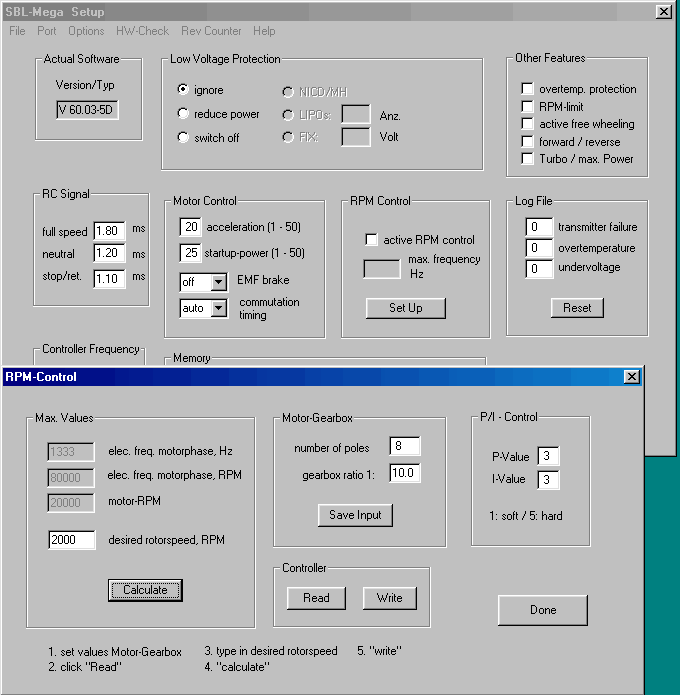

Einige Screenshoots des PC-Programmes
